גשר 101-102 בכביש 16; בביצוע שותפות שפיר פיצרוטי

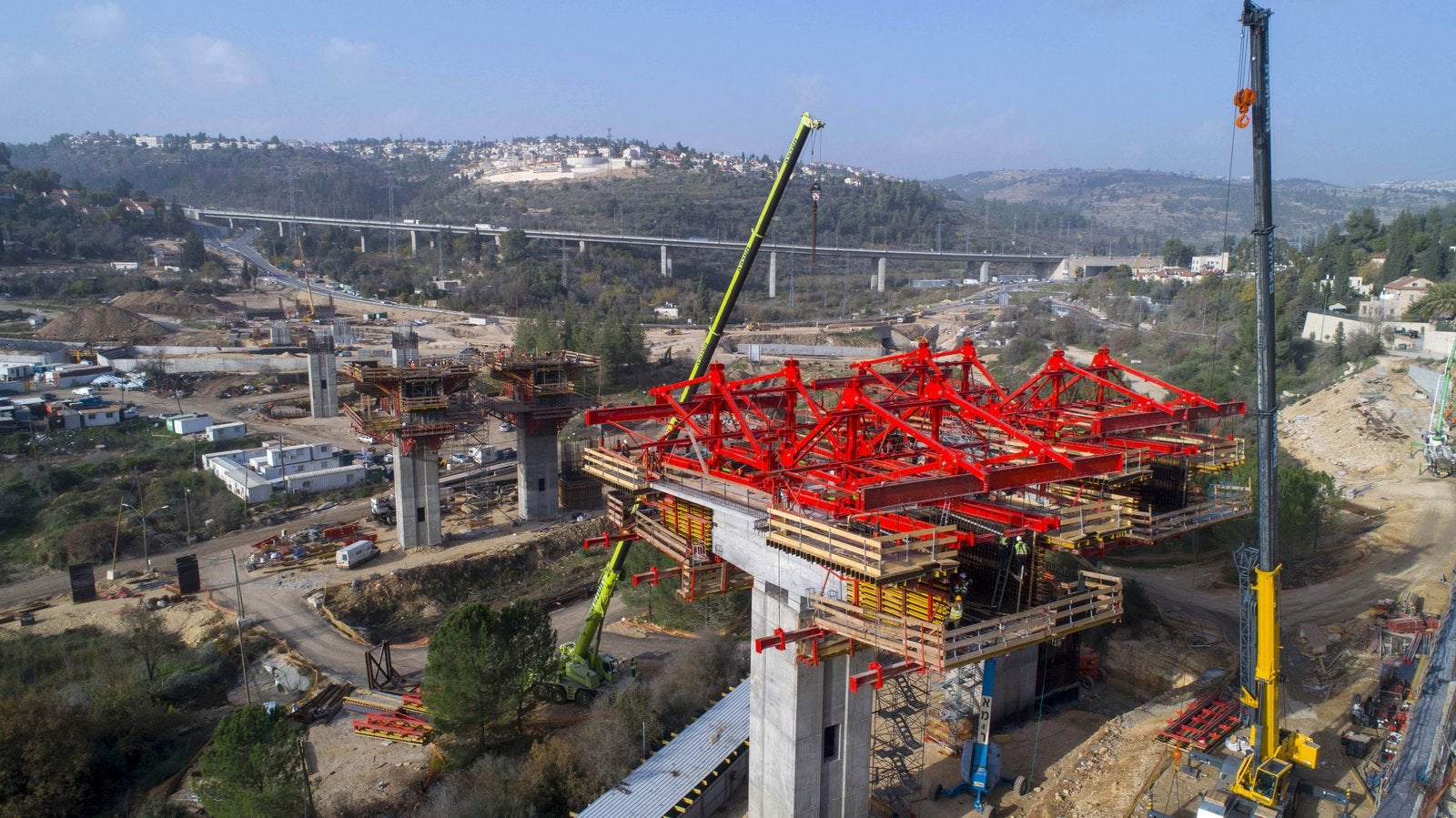

יציקת המיסעה באמצעות מערכת VBC ואת ראשי הפטיש באמצעות מערכת VARIOKIT על מגדלי תמיכה מסוג PERI UP.

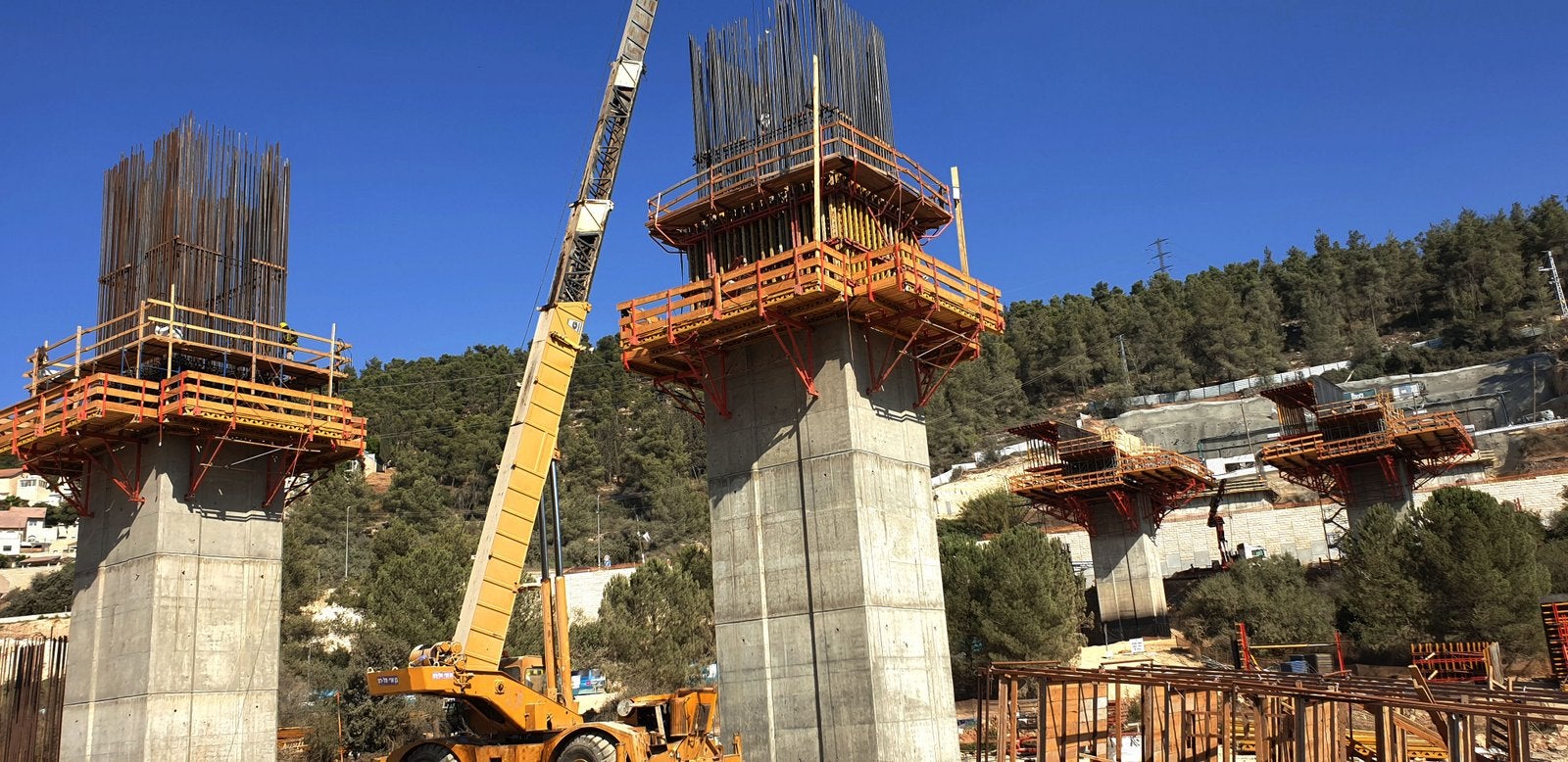

יציקת הניצבים באמצעות תבניות ואריו על גבי פלטפורמות מסוג CB ופלטפורמות מסוג SP, המטפסות באמצעות מנוף.

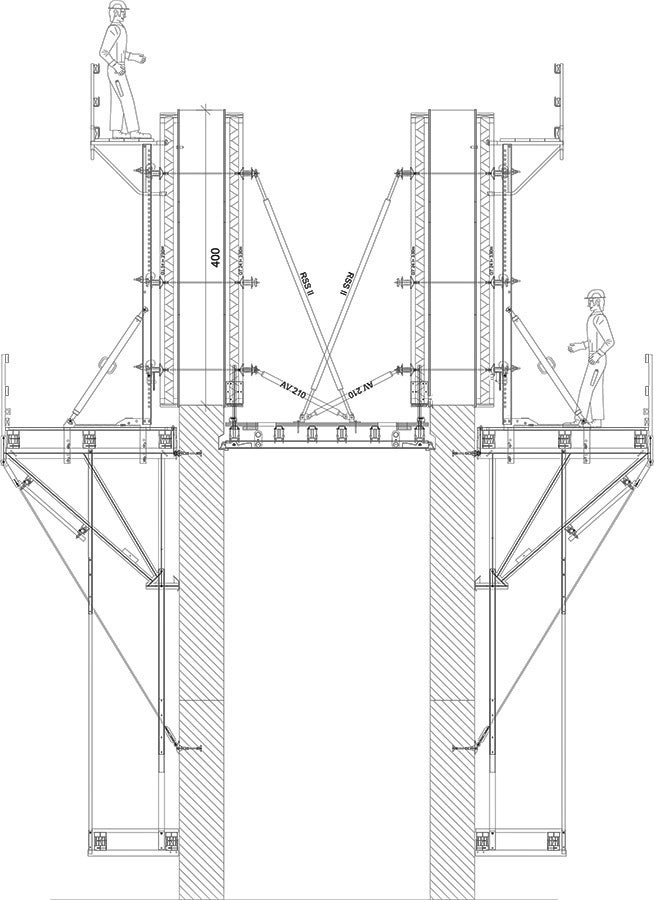

חתך נציב
יציקת ראשי הפטיש באמצעות מערכת תבניות מסוג VARIOKIT על גבי מגדלי PERI UP. המגדלים הועמדו על פלטפורמות העמסה מסוג SB שנתלו אופקית על הנציב.

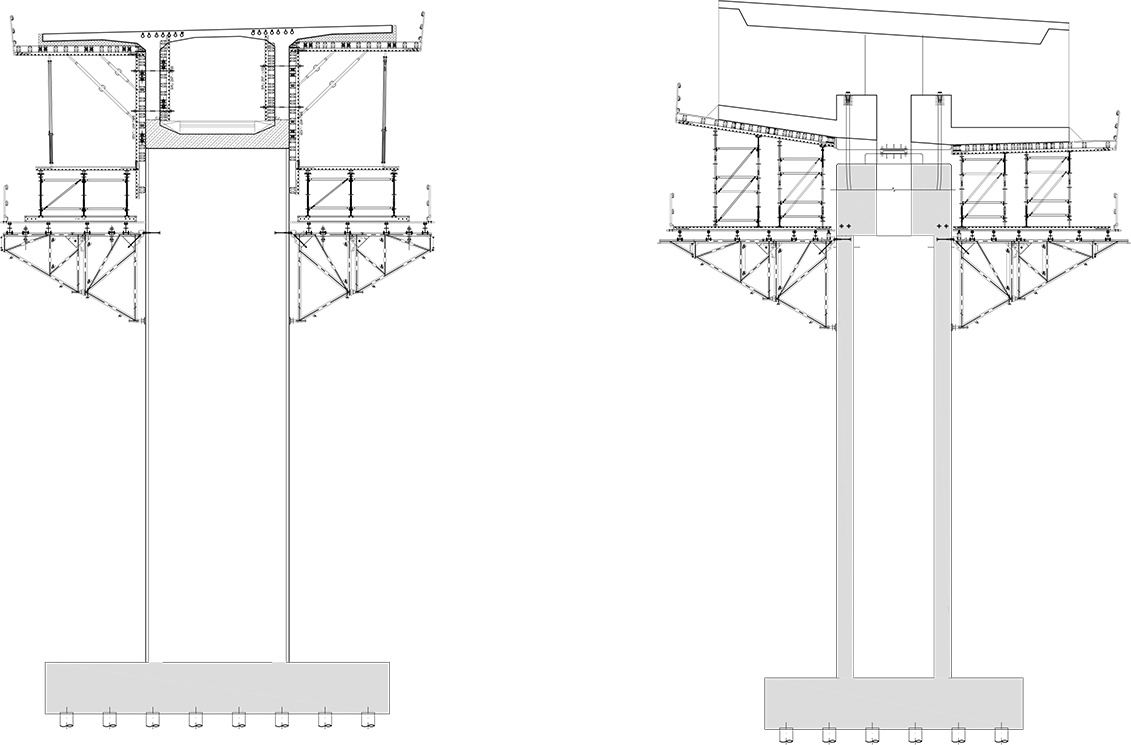

חתך המראה את הפתרון ליציקת ראש הפטיש של הניצבים.

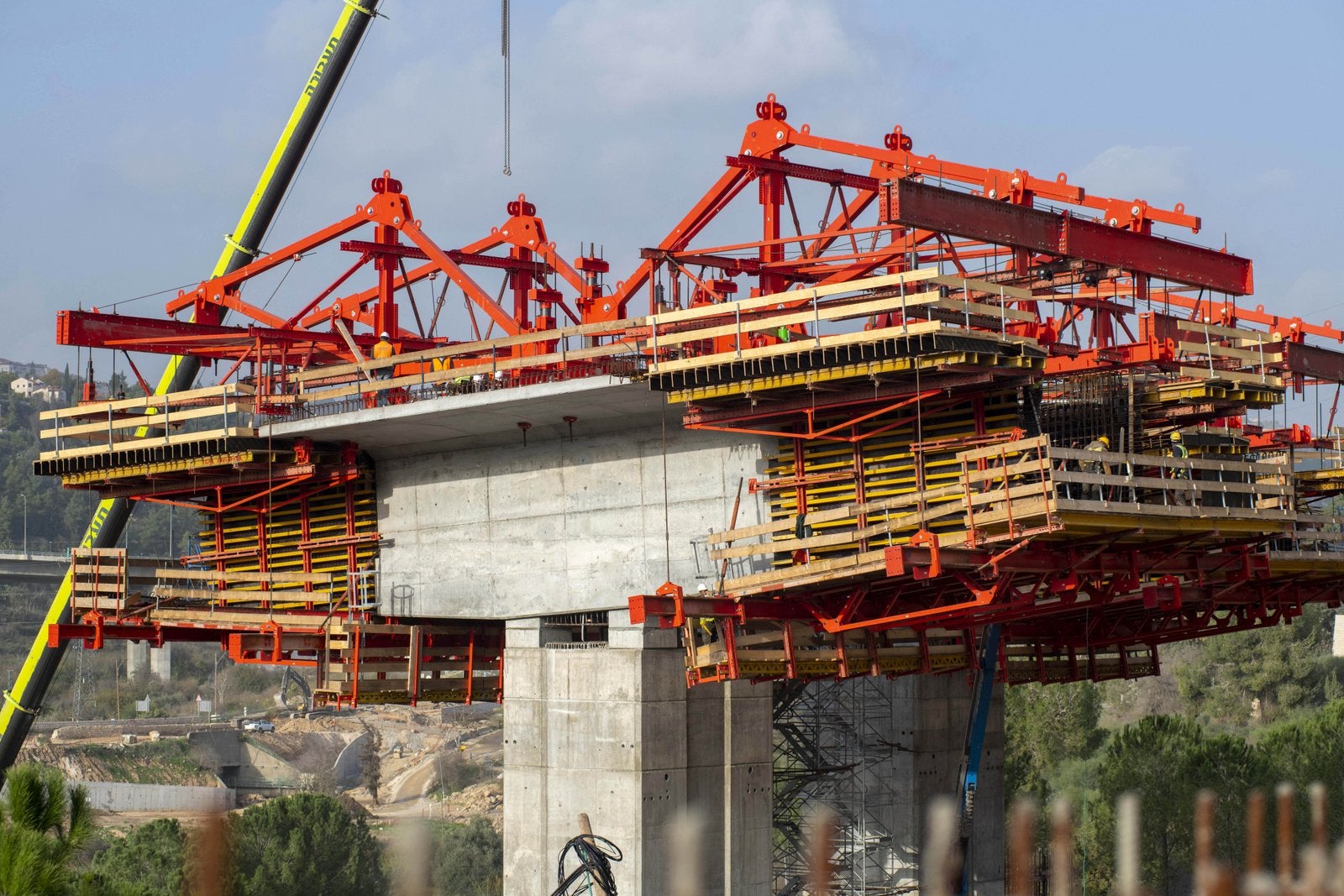

יציקת המיסעה באמצעות מערכת מסוג VBC (VARIOKIT Balanced Cantilever) עם תבניות VARIOKIT.
חתך המראה את פתרון מערכת VBC ליציקת מיסעת הגשר.
אורך היציקה הינו 5.3 מ' בכל מקטע. מערכת הVBC מתקדמת באמצעות ציוד הידראולי מלא לכיוונון התבנית ושינועה.

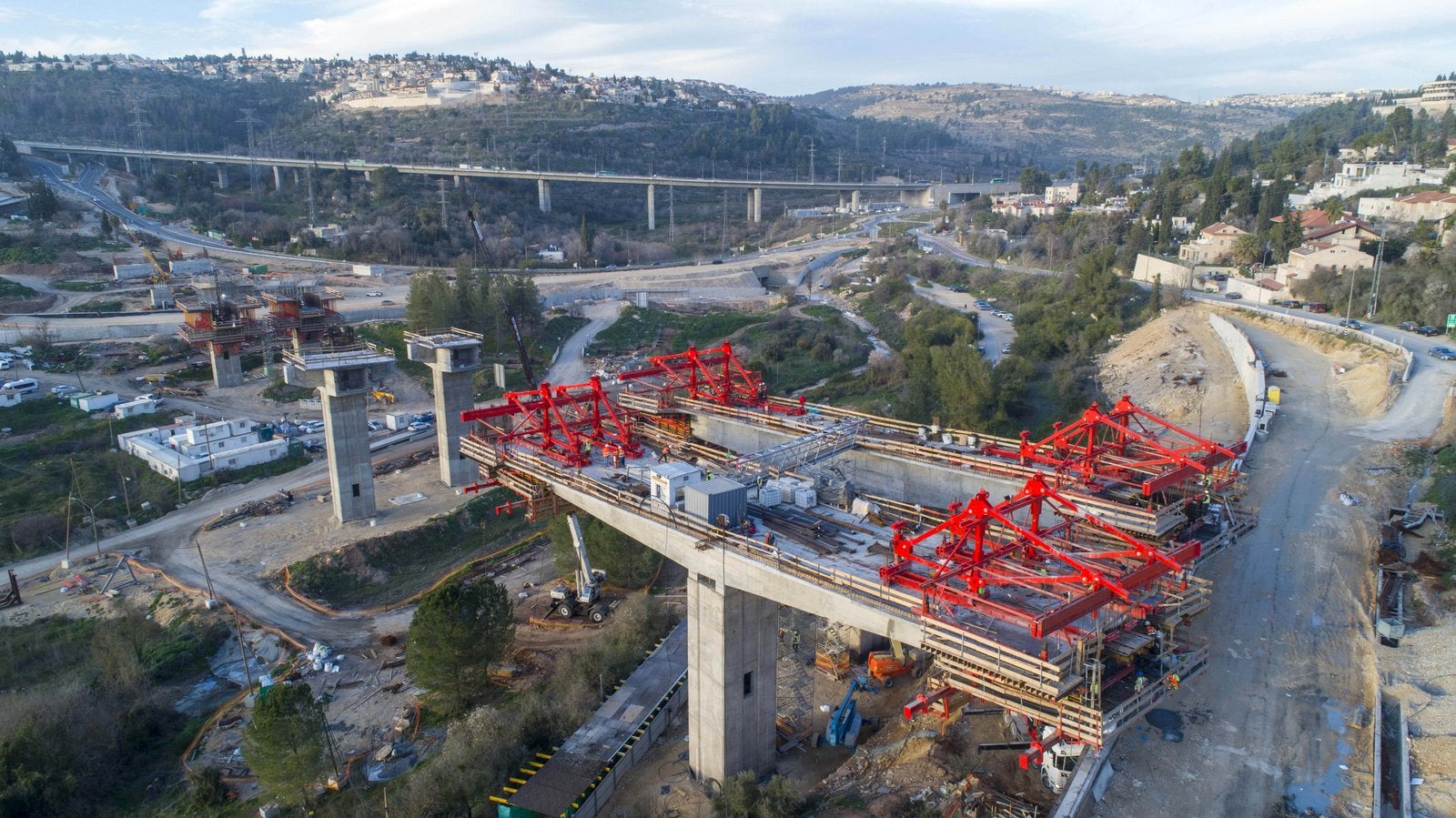

גשר באורך 380 מ', במחלף מוצא, המחבר את כביש 1 עם המנהרות המובילות לירושלים.

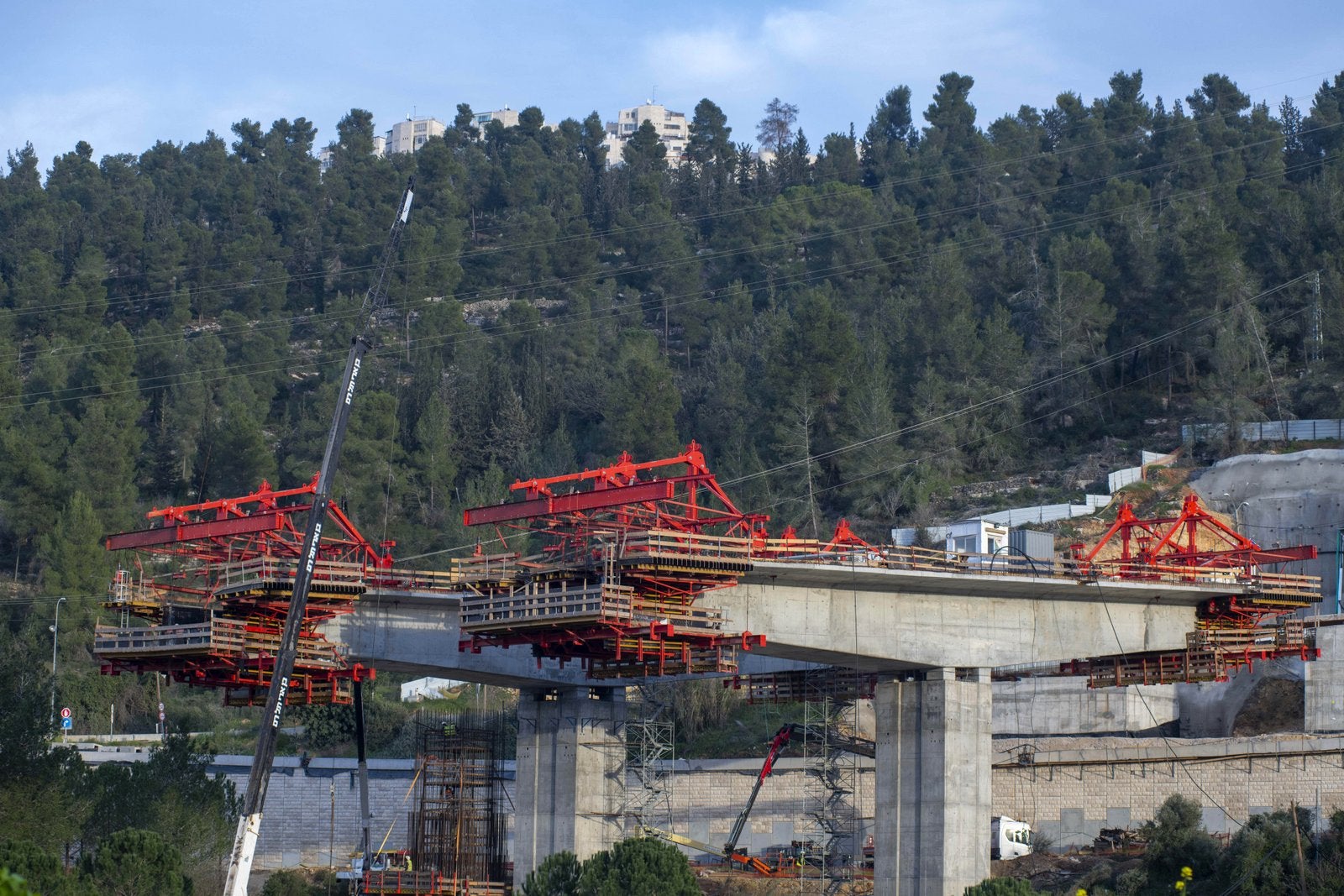

מערכת הVBC מצויידת בסט הידראולי מלא המאפשר כיוונון ושינוע התבניות כמו גם שינוי החתך תוך כדי תנועה.

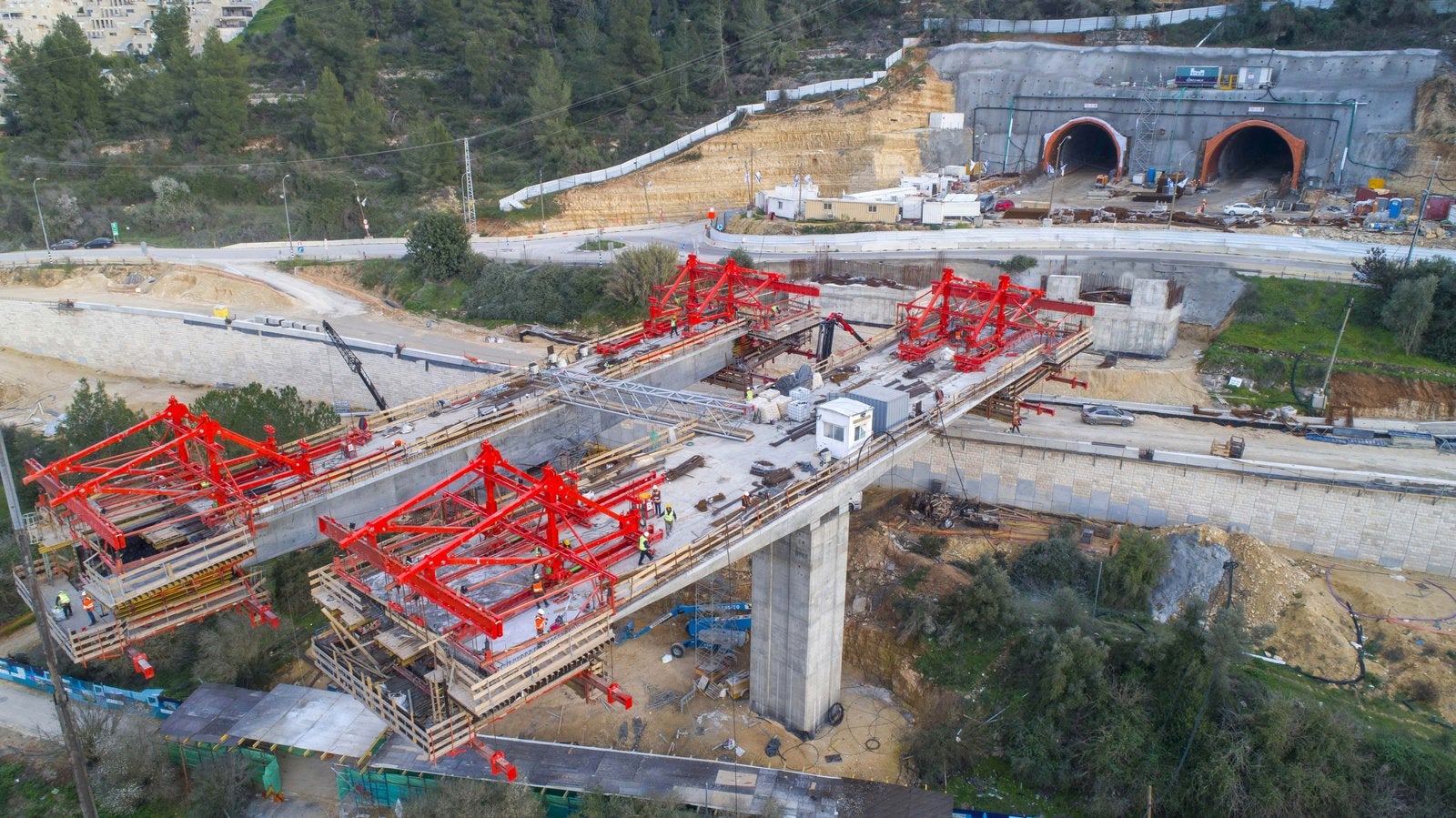

מבט על על מערכת הVBC ליציקת מיסעת הגשר.

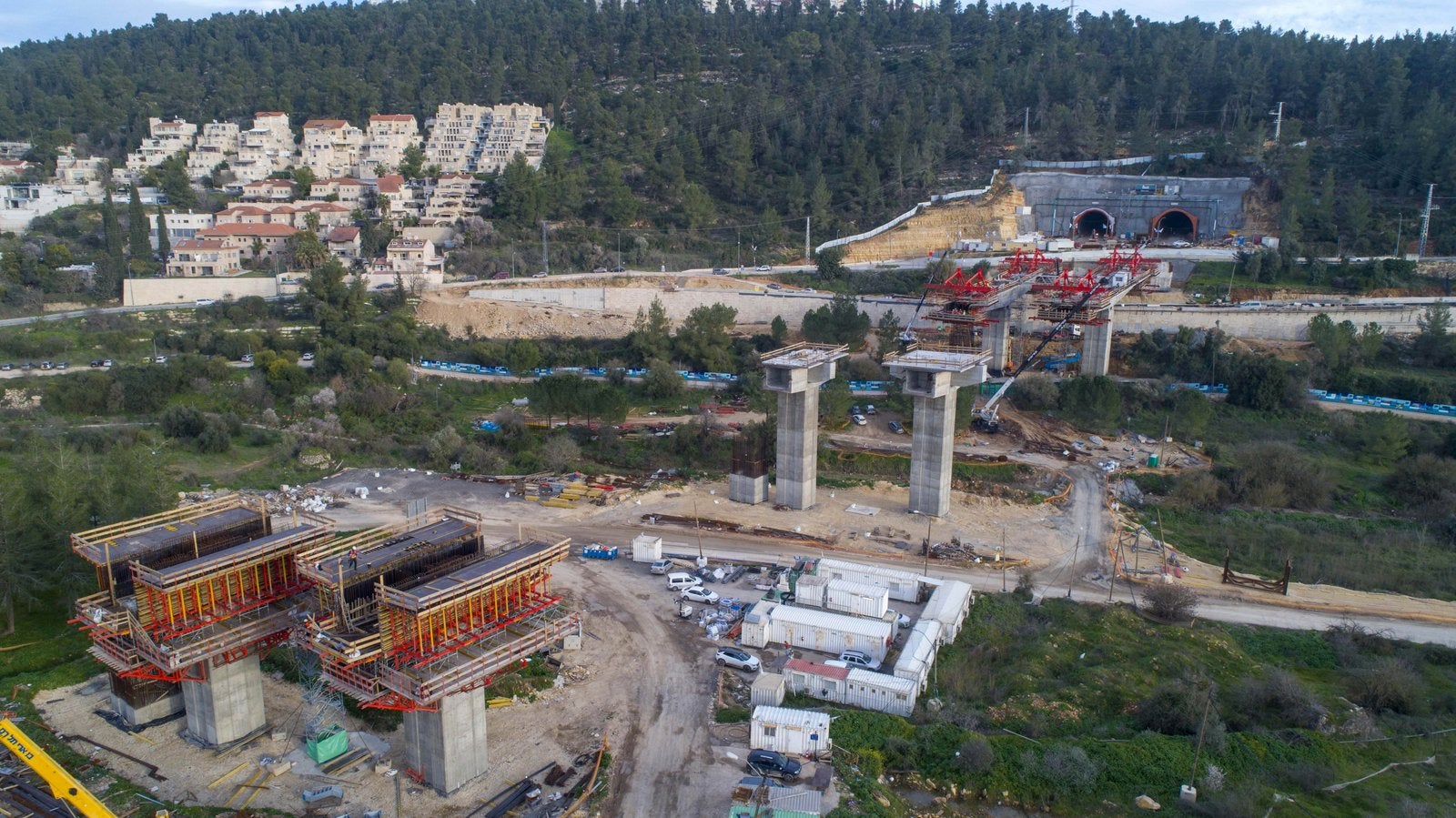

יציקת ראשי הפטיש באמצעות מערכת VARIOKIT ויציקת מיסעת הגשר באמצעות מערכת VBC.
יציקת המיסעה מתבצעת במקטעים של 5.3 מ' משני צידי הנציב באופן סימולטני ומאוזן.
1
/
13

נתוני פרויקט

מיקום: מוצא, ירושלים, ישראל

  • אורך כל גשר הינו 380 מ'.
  • מפתח בין נציבי האמצע הינו 90 מ'.
  • הגשרים מבוצעים בשיטת "זיז מאוזן" (Balanced Cantilever). שיטת ביצוע זו מתאימה כאשר לא ניתן להקים מגדלי תמיכה, אילוצים של טוואי השטח, וכאשר המפתח בין הנציבים הינו בין 80 ל-200 מ'.

דרישות הפרויקט

ביצוע גשר בשיטה זו מתחלק ל-3 חלקים:

  • יציקת הנציבים
  • יציקת קטע מהמיסעה מעל נציבי האמצע. קטע זה נקרא "ראש פטיש" או Pier Head.
  • יציקת המיסעה בשיטת זיז מאוזן Balanced cantilever, באמצעות מערכת תבניות מתנייעת.

לקוח

קבלן ראשי: שותפות שפיר-פיצרוטי

קבלן משנה: בן ארי תל רם

קונסטרוקטור: ירון שמעוני שחם

יתרונות ללקוח

  • היציקה מתבצעת במקטעים של 5.3 מ' משני צידי הנציב באופן סימולטני ומאוזן.
  • שיטת הביצוע מתאימה לאילוצי טוואי הקרקע.
  • אספקת 90% מציוד הפרויקט בהשכרה הביא לחסכון וכלכליות הפרויקט.
  •  תכנון מורכב ומשולב בין מהנדסי פרי ישראל, מחלקת ההנדסה בפרי גרמניה ומחלקת ההנדסה של פרי פולין, המתמחה בתכנון מערכות לביצוע גשרים בשיטת הזיז המאוזן.
  • תמיכה מלאה לכל אורך הפרויקט על ידי סופרוויזרים של חברת פרי ישראל בשיתוף עם סופרוויזר מומחה למערכת הVBC ,שהגיע מחו"ל.

פתרונות פרי

  • יציקת הנציבים נעשתה באמצעות תבניות VARIO על גבי פלטפורמות מסוג CB המטפסות באמצעות מנוף, ופלטפורמות פנים מסוג SP.
  • יציקת ראשי הפטיש נעשתה באמצעות מערכת תבניות VARIOKIT על גבי מגדלי תמיכה מסוג PERI UP. המגדלים הועמדו על פלטפורמות העמסה מסוג SB, שנתלו אפקית על הנציב, על מנת להמנע מהקמת מגדלים על הקרקע.
  • יציקת המיסעה נעשתה באמצעות מערכת מסוג VBC (VARIOKIT Balanced Cantilever) עם תבניות VARIOKIT. המערכת מצויידת בסט הידראולי מלא לכוונון ושינוע התבנית כמו גם שינוי החתך תוך כדי תנועה. אורך יציקה 5.3 מ'.
  • שימוש באביזרים סטנדרטיים הניתנים להתאמה לגאומטריית גשרים שונים.

https://www.youtube.com/watch?v=b0N3HsFM7oM



צילום תמונות: רמי חכם - צילום חכם
